U uvjetima izmjene topline korozivne tekućine-tekućina, materijal i konstrukcijski dizajn opreme za izmjenu topline izravno određuju učinkovitost proizvodnje, troškove rada i vijek trajanja opreme. Oslanjajući se na dugogodišnje iskustvo u obradi metala i proizvodnji izmjenjivača topline, Qinhao Metal lansirao je seriju pločastih pločastih izmjenjivača topline od titana, temeljenih na -titanskom materijalu visoke čistoće, u kombinaciji s naprednim dizajnom klizača i tehnologijom brtvljenja, kako bi se osiguralo pouzdano i učinkovito jamstvo izmjene topline za kemiju, desalinizaciju, metalurgiju, galvanizaciju, hranu i medicinu i druga polja.
Pregled proizvoda
Titan ima izvrsnu otpornost na koroziju i ima izvrsnu otpornost na koroziju na kloridne ione, sumpornu kiselinu, morsku vodu i razne medije organske kiseline. Sve ploče Qinhao metalnog titanijskog izmjenjivača topline su utisnute i oblikovane od visoko-kvalitetnih titanskih ploča, koje su posebno izrađene za scenarije korozivne tekućine-tekućine. U usporedbi s tradicionalnim nehrđajućim čelikom ili običnim metalnim pločama, ploče od titana značajno smanjuju debljinu uz zadržavanje visoke čvrstoće, što rezultira višim brzinama protoka među pločama-na-pločama – što ne samo da značajno poboljšava trenutnu učinkovitost prijenosa topline, već također učinkovito smanjuje stopu korozije i stopu stvaranja kamenca na površini ploče, produžujući ciklus čišćenja i ukupni radni vijek opreme.
Visoka učinkovitost prijenosa topline znači manje potrebe za područjem prijenosa topline, čime se štedi vaše početno ulaganje u opremu, a istovremeno smanjuju- dugoročne troškove rada i održavanja. Qinhao Metal strogo slijedi načelo termodinamičke optimizacije u dizajnu i proizvodnji: pod uvjetom poznatog omjera temperaturne razlike (tj. omjera broja jedinica za prijenos topline i NTUE), model, kombinacija procesa i područje prijenosa topline izmjenjivača topline točno se izračunavaju kako bi se osiguralo da se stvarni broj jedinica za prijenos topline NTUP točno podudara sa potrebnim NTUE, kako bi se postigao "-dizajn na zahtjev i precizan izmjena topline.
Temeljne prednosti
Tehnologija usmjeravanja utora - ravnomjeran protok bez mrtvih krajeva
Pločasto područje ulaznog prekretnika posebno je dizajnirano s aerodinamičnim utorom za vođenje. Ova struktura može aktivno suziti razliku u otporu protoka između različitih kanala protoka, tako da je tekućina ravnomjerno raspoređena prije ulaska u središnje područje pločaste izmjene topline. Ovo u osnovi izbjegava neravnomjernu distribuciju protoka i fenomen "mrtve zone" protoka koji je uobičajen u tradicionalnim dizajnima, čime se eliminiraju problemi kao što su smanjena učinkovitost prijenosa topline, rupičasta korozija i brzo taloženje prljavštine uzrokovano lokalnim pregrijavanjem, prekomjernim hlađenjem ili stagnacijom.
Međunarodni sustav brtvljenja kvalitete - gumb za kopčanje + konveksni dio + dvostruko osiguranje kanala
Brtvljenje je ključ pouzdanog rada pločastih izmjenjivača topline. Qin Hao Metal je unaprijedio odabir materijala i strukturu brtve:
Sirovine međunarodnih robnih marki: Sve brtve za brtvljenje izrađene su od elastomernih sirovina koje dobavljaju međunarodne-brandove prve linije, s izvrsnom otpornošću na temperaturu, otpornošću na kemijsku koroziju i svojstvima protiv-starenja, osiguravajući dugotrajan-životni vijek.
Struktura uskočnog spoja: Za razliku od obične metode ugradnje ili spajanja koju koristi većina proizvođača, uskočna struktura može učiniti da ploča i brtva tvore mehaničku blokadu, a brtva se neće pomaknuti ili otpasti tijekom instalacije, što uvelike poboljšava pouzdanost sklapanja i-pogodnost održavanja na licu mjesta.
Dizajn konveksnog dijela: jedinstveni "konveksni" dio brtve stvara veći kontaktni pritisak po jedinici površine tijekom procesa kompresije, što može adaptivno kompenzirati malu deformaciju između ploča, značajno povećavajući trajnost i sigurnost brtve.
Pro-unakrsna-dizajn kontaminacije područja istjecanja - sigurnosna nadogradnja
Između kanala tople i hladne tekućine, ploče metalnog i titanijskog izmjenjivača topline opremljene su s dvije neovisne unutarnje brtve. Razmak između dvije brtve tvori otvoreno područje za praćenje curenja i vodi do posebno dizajniranog otvora za curenje. Bez obzira na slučajno oštećenje unutarnje brtve (hladna ili vruća strana) s obje strane, medij koji curi prvo ulazi u zonu curenja, a zatim sigurno izlazi izvan uređaja kroz otvor za curenje i nikad se ne miješa jedan s drugim. Ovaj dizajn ima kritičnu sigurnosnu vrijednost za procese koji ne dopuštaju unakrsnu-kontaminaciju toplih i hladnih tekućina, kao što su fine kemikalije, zagrijavanje hrane, hlađenje čistom vodom itd.
Strukturni principi

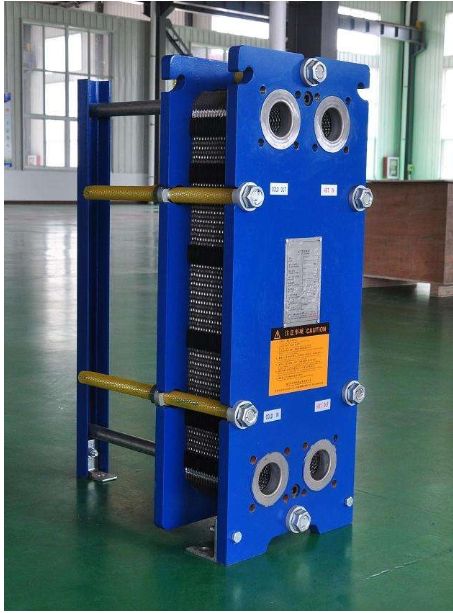

Qinhao metalni titanski pločasti izmjenjivač topline izrađen je od niza utisnutih titanskih listova s posebnim valovitim pločama. Između svake dvije susjedne ploče formira se zatvorena klizaljka kroz okolnu brtvu, a skupina ploča zaključana je okvirom i spiralom za prešanje od teške plastike. Četiri kutne rupe na svakoj ploči čine glavnu cijev za distribuciju i glavnu cijev za prikupljanje tekućine, a istovremeno su hladne i vruće tekućine potpuno odvojene u vlastitim neovisnim kanalima protoka razumnim rasporedom brtve. Vrući i hladni mediji teku obrnutim smjerom na obje strane susjednih ploča, omogućujući učinkovitu izmjenu topline kroz izuzetno tanke ploče od titana.
Ovakva struktura omogućuje fleksibilno povećanje ili smanjenje površine za izmjenu topline prema potrebama, a izuzetno je praktična za rastavljanje i čišćenje. Precizno{1}}proizvedeni valovi na titanskoj ploči ne samo da povećavaju strukturnu krutost, već također izazivaju snažnu turbulenciju u klizaču, uvelike poboljšavajući površinski koeficijent prijenosa topline.
Optimizirajte dizajn i jamstvo proračuna
Qinhao Metal ne samo da pruža standardne specifikacije titanskih ploča izmjenjivača topline, već također može izvesti prilagođene toplinske proračune prema procesnim parametrima koje daju kupci (brzina protoka, ulazna i izlazna temperatura, dopušteni pad tlaka, srednja korozivnost itd.). Koristimo metodu zrelog broja jedinice prijenosa topline (NTU) za razuman odabir vrste ploče, kombinacije procesa i ukupne površine prijenosa topline pod premisom ispunjavanja NTUP=NTUE kako bismo osigurali da je oprema uvijek u učinkovitoj zoni u stvarnom radu, izbjegavajući prekomjernu marginu ili nedovoljan kapacitet.
Polja primjene
Kemijska i farmaceutska: kiselinsko/lužinsko hlađenje, obnavljanje otapala, međuizmjena topline
Desalinizacija i brodovi: Hlađenje morskom vodom, predgrijavanje destilirane vode
Metalurgija i galvanizacija: hlađenje elektrolita, povrat topline otpadnih kiselina
Hrana i piće: Sterilizacija i hlađenje soka, zagrijavanje sirupa
HVAC & Electric: Izmjena topline za korozivnu vodu
